HUIDA小型真空炉控制系统设计方案

一、小型真空炉技术参数

本方案中真空炉额定加热功率为25KW，主要应用于高温合金及合金粉末、稀土氧化物、陶瓷等材料的加工处理，常用工作温度为1650℃，空炉冷却极限真空度为30-50Pa，压升率50Pa/24h,气动阀气源额定压力0.4-0.6MPa，额定充气压力≤0.1MPa。

二、真空炉的控制需求

（1）控制真空炉加热；

（2）控制真空炉真空度；

（3）使用10寸触摸屏，监控真空炉温度、真空度数据及整个真空炉的运行状态。

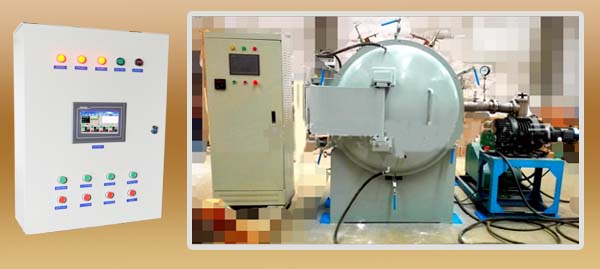

三、 HUIDA真空炉控制系统方案

（1）HUIDA真空炉控制系统温度控制

HUIDA真空炉控制系统温度控制采用单KY2180B1RS485温控器，该温控器单相380V额定电流80A，输出至变压器，控制钨丝加热。KY系列柜内安装型智能温度控制器是辉达工控专为工业加热设备温度控制系统的配套使用而设计的，一体化小巧紧凑，以精密控温为核心，配以LED数码显示，可满足0-1300℃温度范围内0.5％的控温精度。该温控器具有限流保护、多段限幅、报警、通信等功能。

（2）HUIDA真空炉控制系统真空度控制

HUIDA真空炉控制系统真空度控制采用的ZDZ-52T电阻真空计，带有两路继电器输出口，控制罗茨泵的起停。采用的ZDZ-52T电阻真空计带有RS485接口，使用Modbus协议与触摸屏通信，通过触摸屏设置真空相关参数下传至ZDZ-52T，ZDZ-52T根据参数要求控制罗茨泵从而控制真空度。同时，触摸屏采集ZDZ-52T发送的真空度数据。

（3）HUIDA真空炉控制系统信号采集

根据现场设备，采用辉达工控的开关量采集模块HD-M-D4000,该模块带有4路开关量输入，采集罗茨泵起停信号、机械泵起停信号，通过通信口将采集的信号发送至触摸屏。该模块通信接口具有高压、大电流冲击等保护功能，校正数据具有备份/恢复功能，支持I2C扩展口，可外接多种显示模块设置、查看所有参数。

（4）人机界面

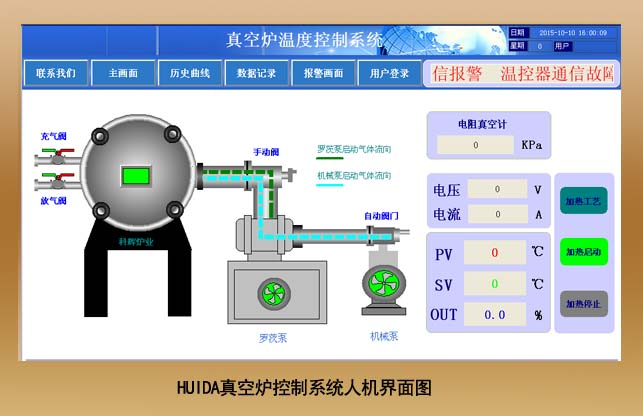

HUIDA真空炉控制系统采用MCGS 10寸触摸屏，使用Modbus协议通过RS485与真空计、KY温控器、开关量模块形成通信网络，实时监控真空炉状态。人机界面包括：真空炉操作主界面、报警记录、温度历史曲线、真空度历史曲线、数据记录。
