电炉温度控制器

高校设备处老式电炉改造为PID智能温控电炉及安装调试案例

摘要：记叙了模拟电路可控硅温度控制电炉改造为PID智能型LED数显温度控制器控制电炉的原由及改造安装和操作程序过程。通过改造安装后的设备，不仅操作方便。又能直观反映所需实验数据、故障率低，从而简化了日后维修的繁琐程序。对高等学校实验室等科研单位使用的类似设备具有很好的借鉴作用。

1、改造原因

可控硅温度控制电炉是广泛用于高等学校实验室及冶金、电子、化工等科研部门作陶瓷金属的烧结、熔融、分析所必需的设备之一。本文改造的设备为中国地质大学设备处一台老式电炉。该设备原属于模拟电路设备。由于使用率较高，加之裸露的电子元件易被腐蚀，高温、大电流工作时，元器件老化，严重影响教学实验及科研。

为此，本文将此类设备改造为PID智能数显调节型，将原来的主机及裸露的大部分元器件去除，更换成带机箱的一体化PID温度控制器。改造后的电炉操作方便，数显直观，稳定性好，只要根据所需的实验数据一次编好程序即可，无需人员照管；；另外，故障维修率又大为降低，极大方便了教学实验与科研。

2、改造与安装

此改造方案，适用于各种硅碳棒及硅钼棒电炉等类型的可控硅温度控制电炉，现以一台Ksy-12一16 s可控硅温度控制电炉的改造为例作介绍。

(1) 本文选用500 mm×300 mm ×700mm KSY-E系列的台式智能温度控制器，此台式温控器成本可以说基本上是整机改造的所有成本价。

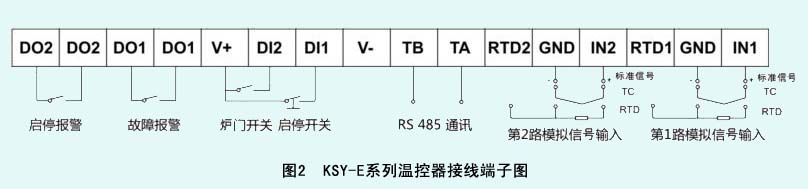

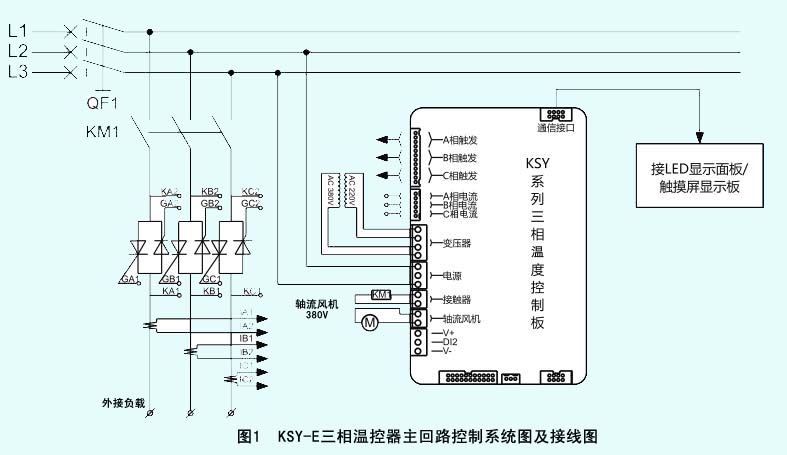

(2) 拆除原机与主机连接的所有连接线和大部分在路元件(可以不拆除但搁置不用)，安装接线图见图1-2。

3、仪表工作程序设置

3．1作升温曲线

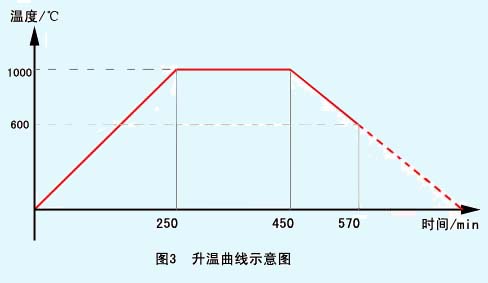

根据掌握的相关参数，画出升温曲线，以备参考。例如如图3所示：第1段升至l 000℃，设置时间为250 min(以升温速率4℃／min计算，******不超过10℃／min)；第2段在1000℃期间保温120 min，时间设置为120 min；第3段目标温度为600℃，设置时间为120 min；第4段调节时间为一007，表示在该段断电，炉温自动降低。

3.2 工作程序设置

开机调试环节

第一次开机后，确认传感器输入和负载输出类型设置是否正确，并对一些高级功能和参数设置模式进行配置。首先按菜单键进入解锁菜单，进行菜单参数和程序参数设置，如报警设置、PID参数设置、电量参数设置、打印参数设置等。具体设置步骤参考《辉达工控KSY-E智能温度控制器使用说明书》。

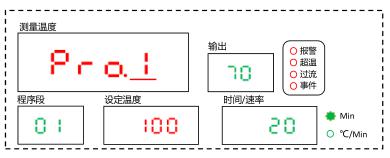

解锁进入后，窗口显示

量程设置高级菜单，按确认键，测量温度窗口闪烁，进行传感器输入和负载输出配置。量程设置完成后按确认键会自动进入量程迁移菜单，当测量存在较小误差时，可

使用各通道量程迁移高级菜单进行修正，要跳过此步骤，可按菜单键两次使当前设置窗口切换到主菜单选择，此时速率/时间窗口字符

闪烁，按增键选择下一菜单

电量高级菜单。

需要将电量显示值由有效值改为真有效值时，或要使用电量的过压过流保护功能，或是要使用恒压、恒流或恒功率控制，则需要按确认键进入

电量高级菜单设置。要跳过此步骤，可再按增键选择下一菜单

修改参数权限高级菜单，按确认键进入时间程序参数设置模式、提示音和修改参数权限的配置。

所有参数配置完成并确认正确后，可修改参数权限配置为NO，防止用户意外修改参数。此时可进行程序的设置。

程序设置

从程序解锁菜单进入程序曲线设置界面。

程序段01，设定温度调为1000℃，时间设置为250min，按确认键进行下面的时间程序设置；按照上述方法设置程序段02，设置温度1000℃，保温时间设置为200min；程序段03，温度设置为600℃，时间120min,；程序段04，时间设置为-7，表示程序结束。设置好后按程序键退回工作态，此时开始运行时间曲线。
