实验电炉

武汉高校化学实验室焙烧炉温控器的改造项目

修改时间： 2015年05月05日 12:00:00 浏览次数：516次



     武汉工程大学化学系某实验室一套焙烧设备，预备做某材料的焙烧实验，整体设备由一台预热炉和一台焙烧炉构成，预热炉一般使用温度为900℃左右，焙烧炉使用温度在1200-1350℃左右。由于原控制器控制精度和性能无法满足实验的要求，需要将原有的控制器改造成控制更加，功能参数更优化的控制器设备，经过比较，选择辉达工控国家产品KSY-E系列智能电炉温度控制器。

一、改造方案：

    将原有温控器拆卸下来，将KSY-E智能PID温控器安装上去。其中由于成品温控器的尺寸比两台炉子的截面尺寸小，为了放置操作的方便以及整体设备的美观，辉达安装工程师将KSY-E温度控制器内置到马弗炉原控制器壳体内部。


二、所需材料：

    HUIDA品牌智能温度控制器2台，型号KSY-E11106N0
    LED数码显示，单相220V负载，输入功率6KW，输入信号适配热电偶。

三、改造过程

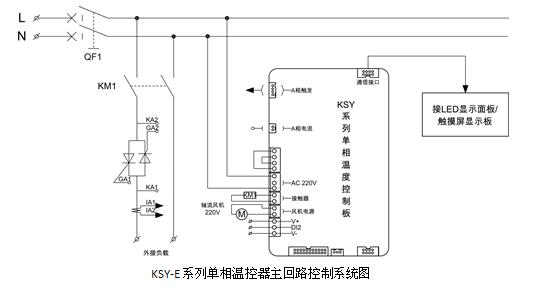

    分别拆除预热炉和焙烧炉上原有的温度控制器，首先更换预热炉，将一台KSY-E11106N0温控器箱体打开，将控制面板（如图一）拆卸下来安装到原有控制器外壳的控制面板位置，螺丝固定，KSY-E11106N0温控器剩余部分整体安装进原有控制器位置，按照说明书中的接线端子图进行接线，预热炉的改造就完成了。同样的过程，将焙烧炉温控器更换成KSY-E11106N0温控器，接好线。反复检查无误后，通电测试，设置参数进行测试实验，可正常运行。温控器主回路控制系统如图二。

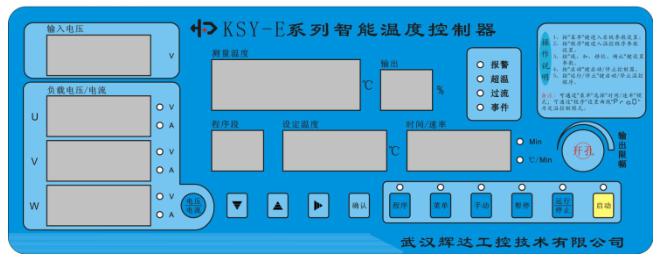

图一 控制器面板


图三 接线端子图

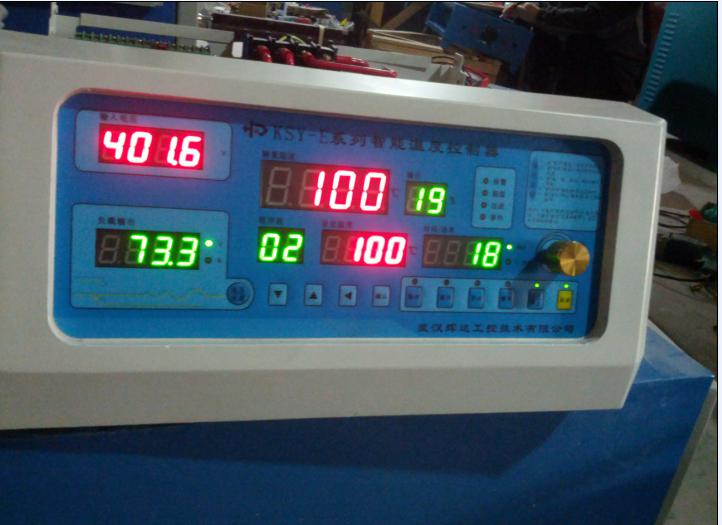

图四 KSY-E11106N0温控器原来的外观

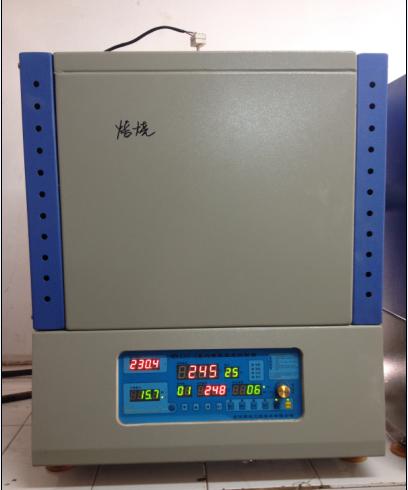

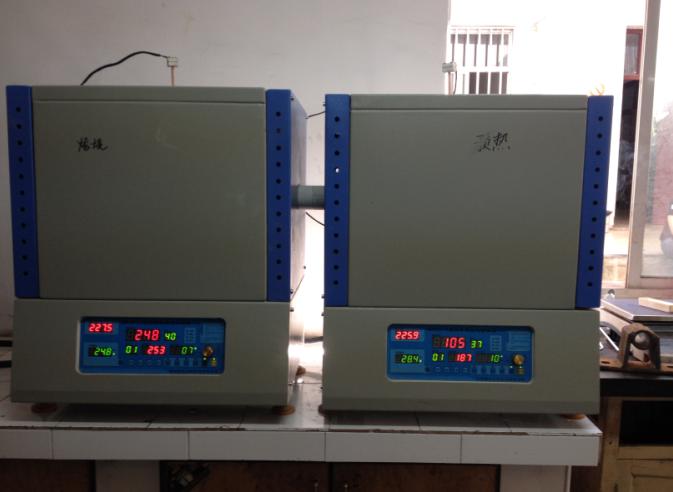

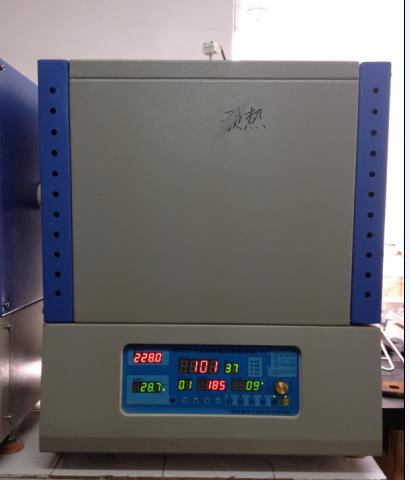

图五 改造后效果图

四、温控器的功能介绍

    KSY-E系列智能温度控制器为台式基本型智能温度控制器，适配单相或三相加热控制回路，采用采用多个高亮LED数码管显示，适用于控制要求高，功能参数可直观灵活配置，有手动控制需求的场合，主要用于小型实验电炉设备配套。


功能体现：
1、支持各种热电阻和热电偶，可选择双路炉温采集，有效减小传感器故障导致温度采集不准甚至是无法工作的风险。
2、多屏LED数码显示，配合多按键操作，直观显示，操作简捷。
3、电量采集功能可选，支持电源电压和负载电压及电流，支持恒压、恒流、恒功控制。
4、打印功能可选，可外接串口微型打印机打印温度、程序和电量参数。
5、“给定值+时间值”和“升温段+恒温段”两种程序设置模式可选。
6、时间程序和定值控温参数，可通过按键在操作界面上直接设置。
7、自动判别相序，三相输出分别可调，可解决一定程度的三相不平衡问题。


五、改造效果

    改造后的焙烧炉加热设备运行良好，操作简单便捷，满足实验室的使用需求，且改装后的温度控制部分美观整齐，与原有炉体融为一体，使该加热设备看起来更有档次和品质。此改造案例值得为许多实验室借鉴。
