井式炉

井式渗碳炉控制系统设计方案

一、井式渗碳炉的结构

　井式渗碳炉由炉壳、炉衬、炉盖升降机构、炉用密封风机、马弗罐、加热元件及电控系统等组成。炉壳由钢板及型钢焊接而成。炉衬是由0.6g/cm3高强度超轻质节能耐火砖、硅酸铝纤维、硅藻土保温砖组成。

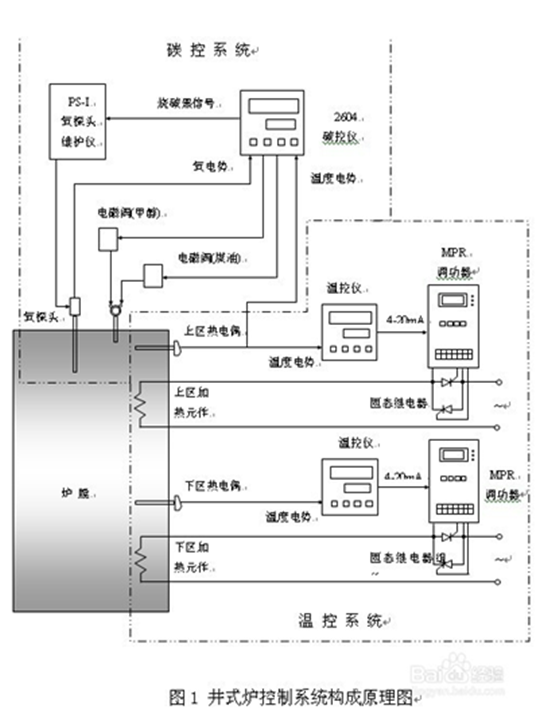

系统工作原理：

二、碳控系统

碳控系统通过氧探头采样炉内碳势，通过上区炉温控制热电偶采样温度信号，由碳控仪计算出炉内的实时碳势，与设定值比较，碳控仪输出PID调节信号，控制电磁阀的动作，达到控制炉内碳势的目的。渗剂采用甲醇加煤油，甲醇作为载剂，煤油作为富化剂。也可以通入氨气进行碳氮共渗。系统设计有氧探头自动维护装置（PS系列氧探头维护仪），该装置可以提供标准的氧探头参比气，并通过接收由碳控仪发出的维护信号，自动对氧探头进行烧碳黑操作，烧碳黑过程可以在任何工作状态下进行，不会影响碳控系统正常工作。

三、温控系统

　　温控系统通过上、下区炉膛内的热电偶采集热电势信号，信号分别传输到各区的XMA-5000系列温控仪表。温控仪表对检测温度与设定温度进行比较分析，计算出合适的加热功率，并将功率信号转换成4-20mA的标准信号，传输给TY系列可控硅功率调整器。

TY系列可控硅功率调整器接收到XMA-5000系列温控仪表的信号后，通过计算确定固态继电器导通周波数和触发时基，或向可控硅发出触发信号，控制可控硅导通，调节加热功率，从而控制上、下区炉膛温度。

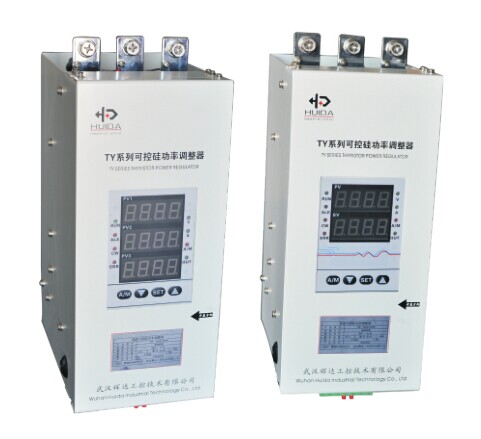

XMA-5000系列智能PID调节器 TY系列智能可控硅功率调整器

四、自动化控制系统

井式渗碳炉及石棉板砌筑而成的节能型复合结构。辅助控制系统采用HUIDA辉达工控HD-M-D4000系列开关量模块和HD-M-A模拟量模块，监测并控制炉盖的升降开关、密封风机、运行/停止以及炉内的压力等。

炉盖升降机构由电机、齿轮泵等部件组成，当开启炉盖时，只需按下控制箱上的按钮，炉盖即以30—70毫米/秒的速度上升。为安全起见，在升降轴上装设有两个行程开关，当炉盖上升时，下部行程开关自动切断渗碳炉控制柜主回路电源，使加热元件断电停止工作，上部行程开关则限制升降轴升起的高度，以防升降抽升起过高而脱出。炉用密封风机装在炉盖上，供搅拌马弗罐内的气氛并使之成分均匀，同时使炉温趋于均匀。

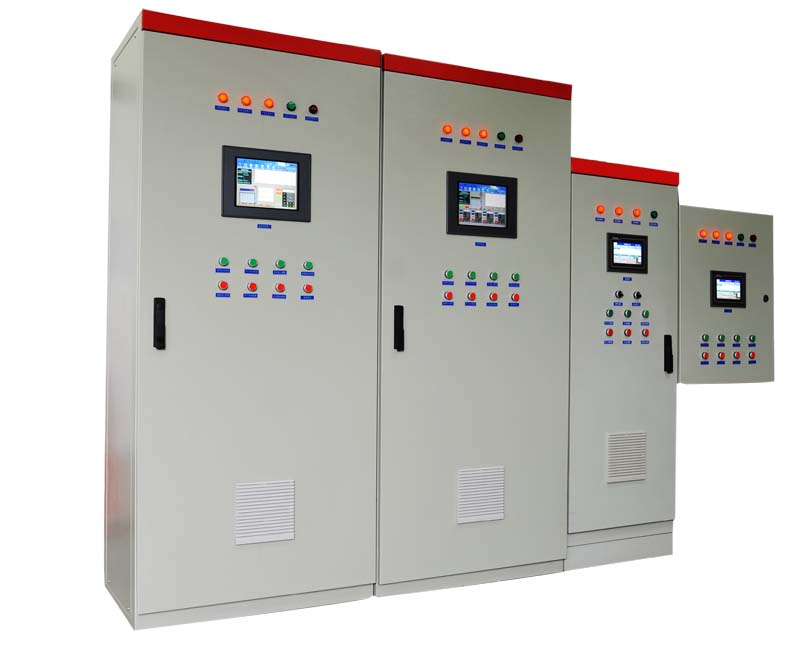

HUIDA辉达工控触摸屏温度控制柜
