一、淬火热处理工艺概述

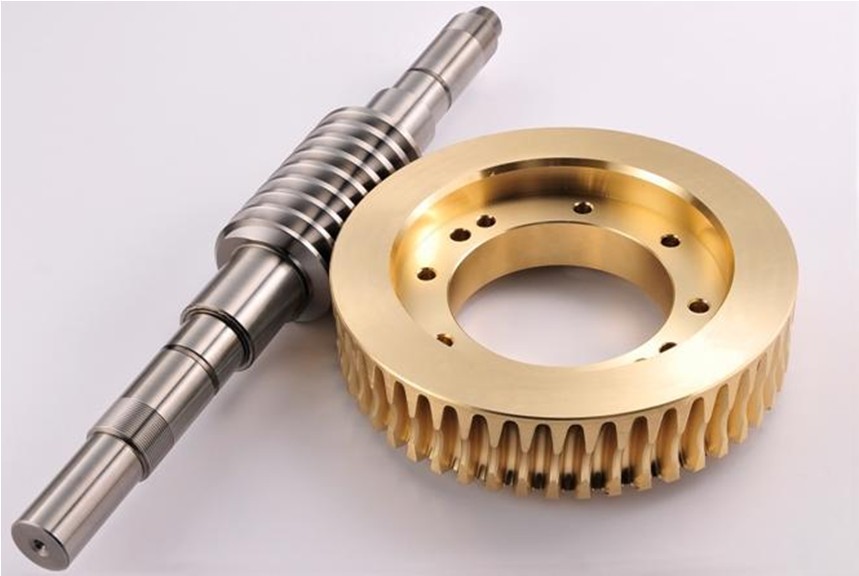

    淬火热处理工艺就是将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质中快速冷却的金属热处理工艺。常用的淬冷介质有盐水、水、矿物油、空气等。淬火热处理可以提高金属工件的硬度及耐磨性，因而广泛用于各种工、模、量具及要求表面耐磨的零件（如齿轮、轧辊、渗碳零件等）。通过淬火与不同温度的回火配合，可以大幅度提高金属的强度、韧性下降及疲劳强度，并可获得这些性能之间的配合（综合机械性能）以满足不同的使用要求。另外淬火还可使一些特殊性能的钢获得一定的物理化学性能，如淬火使永磁钢增强其铁磁性、不锈钢提高其耐蚀性等。

     淬火热处理工艺主要用于钢件。常用的钢在加热到临界温度以上时，原有在室温下的组织将全部或大部转变为奥氏体。随后将钢浸入水或油中快速冷却，奥氏体即转变为马氏体。与钢中其他组织相比，马氏体硬度最高。淬火时的快速冷却会使工件内部产生内应力，当其达到一定程度时工件便会发生扭曲变形甚至开裂。为此必须选择合适的冷却方法。根据冷却方法，淬火热处理工艺分为单液淬火、双介质淬火、马氏体分级淬火和贝氏体等温淬火4类。

    淬火热处理工艺在现代机械制造工业得到广泛的应用。机械中重要零件，尤其在汽车、飞机、火箭中应用的钢件几乎都经过淬火热处理处理。为满足各种零件千差万别的技术要求，发展了各种淬火工艺。如，按接受处理的部位，有整体、局部淬火和表面淬火；按加热时相变是否完全，有完全淬火和不完全淬火(对于亚共析钢，该法又称亚临界淬火)；按冷却时相变的内容，有分级淬火，等温淬火和欠速淬火等。

二、钢的表面淬火热处理工艺简介
    有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。根据供热方式不同，表面淬火热处理工艺主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。

三、感应加热表面淬火热处理工艺
    感应加热就是利用电磁感应在工件内产生涡流而将工件进行加热。感应加热表面淬火热处理工艺与普通淬火比具有如下优点：
1.热源在工件表层，加热速度快，热效率高 ；
2.工件因不是整体加热，变形小；
3.工件加热时间短，表面氧化脱碳量少；
4.工件表面硬度高，缺口敏感性小，冲击韧性、疲劳强度以及耐磨性等均有很大提高。有利于发挥材料地潜力，节约材料消耗，提高零件使用寿命；
5.设备紧凑，使用方便，劳动条件好；
6.便于机械化和自动化；
7.不仅用在表面淬火热处理工艺还可用在穿透加热与化学热处理等。

四、铝合金淬火热处理炉

1、铝合金淬火炉结构简介

　铝合金淬火热处理炉适用于对大、中型铝合金产品零部件的固溶处理及时效处理。

铝合金淬火热处理炉是由加热炉罩和移动式底架组成的。方形（或圆形）炉罩顶装有起重机，通过链条和挂钩可将料筐吊至炉膛。炉罩由型钢支起，底部有气动（或电动）操作的炉门。位于热处理炉炉罩下方的底架可沿轨道移动、定位，底架上面载有淬火水槽和料筐。生产时，将底架上的料筐移至炉罩正下方，打开炉门，放下链条及挂钩将料筐吊入炉膛，关闭炉门后进行加热。淬火是先将炉底下的水槽移至炉罩正下方，然后打开炉门，放下链条，将料筐（工件）淬入水中。

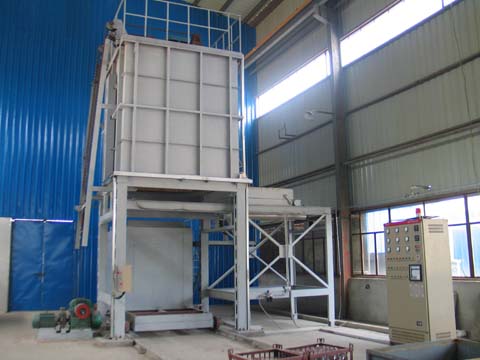

铝合金淬火热处理炉

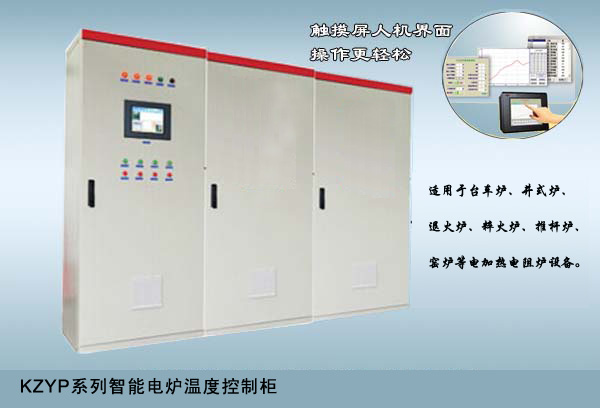

2、淬火热处理炉自动化控制系统部分

铝合金淬火热处理炉自动化控制系统部分采用辉达工控KY系列一体化智能可控硅移相触发模块组合，带RS485通讯功能，作为基本功率调节单元，分别对每控温区进行温度控制，可满足所需温度范围内0.5％的控温精度。

每区控制电路独立控制，主电路分别由空开、快速熔断器、可控硅模块等组成，监测及控制电路包括热电偶、智能PID温度控制模块、可控硅触发模块、等组成。与具备同等功能的热处理炉控制柜相比，具有最简单的线路及模块化的结构，从维护到扩充功能都十分方便。

    整个热处理自动化控制系统采用现场触摸屏加办公室电脑监控，所有功能模块均带有RS485通讯接口，能方便地与计算机联机工作。所有现场参数包括实时温度，设定温度、工作电流、工作电压、系统运行状态等均在电脑上直观地显示出来。同时各种工艺参数修改如温度设定，报警参数设定、相序设定、PID参数设定等可通过现场触摸屏修改，亦可通过电脑直接操作修改。

计算机组态采用MCGS上位机组态软件，并增加一个现场MCGS触摸屏监控，通过PC机，触摸屏，下位机三者环形控制，让使用更加方便，操作更加灵活安全，数据保存更加全面。
