1、热电偶冷锻温度的补正

    热电偶的分度表是在其冷锻温度为0℃时测定的。因此，只有在冷端温度为0℃时，才能根据测得的热电势大小用分度表查处正确的被测温度值。然而，实际使用时，由于环境温度的影响等原因，热电偶冷端温度不可能恒为0℃，为了避免冷端温度变化所引起的测量误差，使用时可采用以下补正方法。

（1）计算电势补正法，即在仪表测得的电势值上加上现场热电偶冷端相应温度的热电势值，再根据补正后的热电势值从分度表中查出热电偶热端的相应温度值。

（2）调节仪表零点补正法，即当热电偶与二次仪表成套使用时，对于具有机械零点调节器的按温度刻度的仪表，在测量精度要求不太高是，可将仪表指示针从刻度起点预先调节到已知的冷端温度上，从而认为，仪表的指示值就是热电偶的热端温度值。

（3）在热电偶与二次仪表间连接冷端温度补偿器，自动补偿冷端温度变化而产生的测量误差。

要注意的是，通过补偿导线而延长了的新冷端，如果没有冷端温度补偿器，则仍应采用恒温措施，以便对冷端温度进行补正。

2、热电阻

    热电阻是利用导体或者半导体的电阻值随温度变化的特性而制成的温度传感器，常用的热电阻有铂丝和铜丝，固常有铂电阻温度和铜电阻温度计之分。

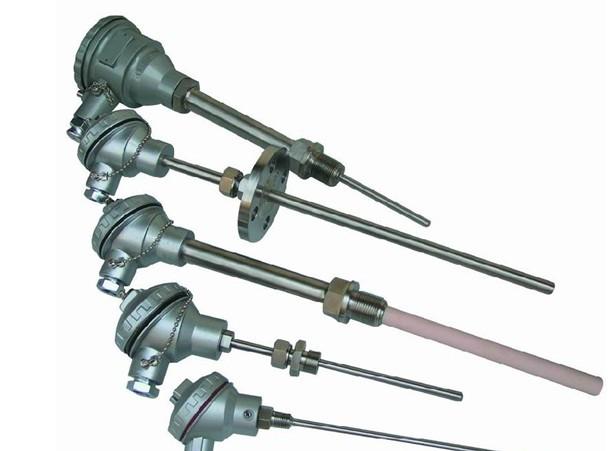

实际使用的热电阻外形，常因使用场合不同而大小不一样，但其基本结构大致相似，通常由感温元件，套管和接线盒等组成，外形酷似热电偶。铜电阻在-50~+150℃温度范围内，电阻值与温度的关系由下式表示

R（t）=R0[1+At+Bt2+Ct3]     (1)

铂电阻在-200~0℃温度范围内，电阻值与温度关系由下式表示

R(l)= R0[1+At+Bt2+C(1-100t3)]  (2)

式中R0——为0℃时热电阻的电阻值（Ω）;

     T——介质温度（℃）;

     B.C——有关的分度常数。

各种热电阻的测量范围见表4

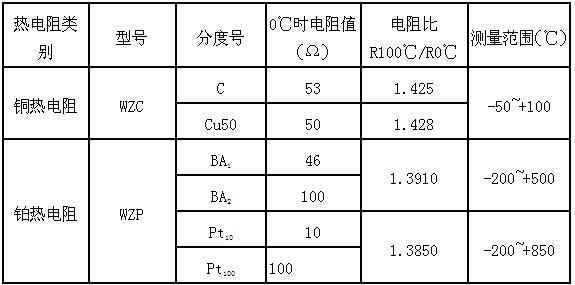

表4 铜、铂热电阻的测量范围
