常用的感温元件有热电偶、热电阻以及一些热敏、光敏元件。感温元件和对温度信号作适当处理的电路组成温度变送器。

1、热电偶的种类和特性

    热处理中最常用的接触式感温元件是热电偶。

    热处理常用的热电偶有三种，既铂铑—铂热电偶（S）、镍铬—镍硅热电偶（K）和镍铬—铜（E）热电偶，他们的测量范围和允许偏差见表1。

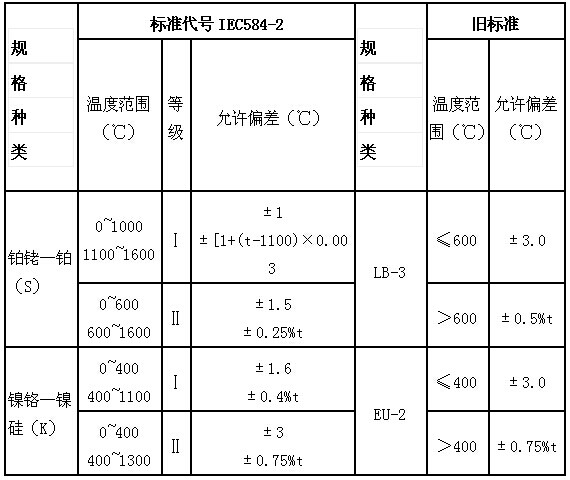

表1 热电势及其允许偏差

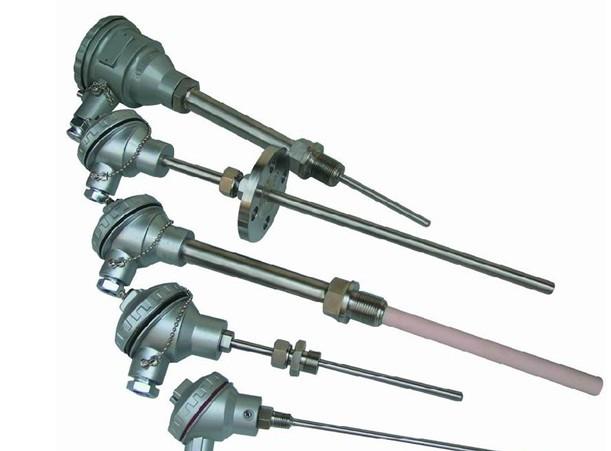

     常用的热电偶结构通常有一个绝缘管作外套，其内装有氧化镁绝缘的热电偶丝，经拉制而成。它的直径有φ41mm~φ61mm等几种。

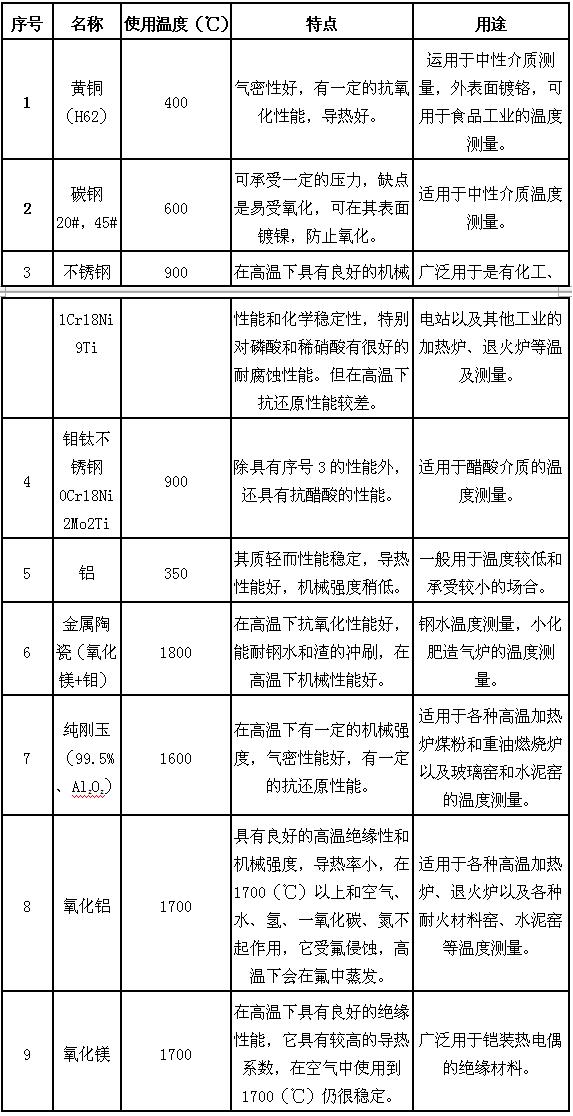

表2 常用热电偶保护管的材料、性能及用途

2、补偿导线

    为了节省昂贵的热点极金属以及避免热电偶冷端受炉体热辐射的影响，通常，在电偶和测温仪之间要用补偿导线连接，所谓补偿导线是一对化学成份不同的金属线，在0~100℃范围内与其配接的热电偶具有相同的温度—热电势关系。常用热电偶的补偿导线见表3。

选用补偿导线时应注意：

（1）要选用相对应的补偿导线与热电偶进行配接；

（2）补偿导线与热电偶连接端的温度应低于100℃；

（3）补偿导线的正极必须连接热电偶的正极，负极连接负极。

表3 常用热电偶的补偿导线
