摘要：

本文为MCGS组态软件入门基础培训教材内容，简要介绍了TPC1162Hi产品的基础技术参数，安装操作重点；简要介绍了MCGS嵌入版软件和TPC与PLC通讯的实现。

1、TPC1162Hi产品简要介绍

    TPC1162Hi是一套以嵌入式低功耗CPU为核心（主频600MHz）的高性能嵌入式一体化工控机。该产品设计采用了10.4英寸高亮度TFT液晶显示屏（分辨率800×600），四线电阻式昆仑通态触摸屏（分辨率1024×1024）。替换原来10.4寸的TPC1063E性价比更高。产品升级后，TPC1561Hi是2013年昆仑通态最新研发的众多人机界面中技术最成熟、科技含量最高、最高端的人机界面产品。

TPC1162Hi 外观

正视图

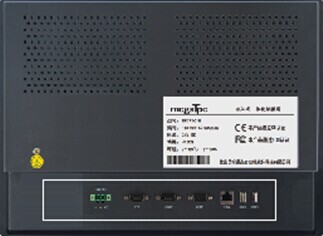

背视图

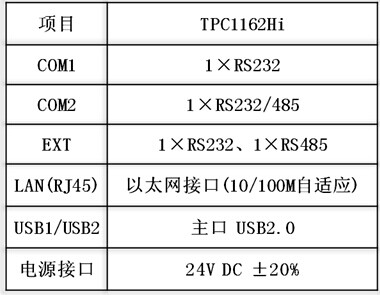

接口说明：

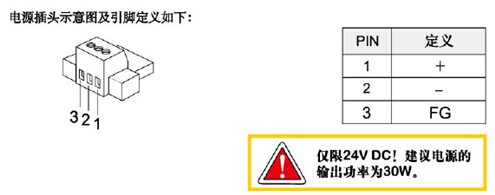

电源接口

接线步骤：

    步骤1： 将24V  电源线剥线后插入电源插头接线端子中；

    步骤2： 使用一字螺丝刀将电源插头螺钉锁紧；

    步骤3： 将电源插头插入产品的电源插座。

建    议：  采用直径为 1.25mm2  （AWG18 ）的电源线。

串口 拨码设置

默认设置：第1，2开关ON，第3，4开关OFF。

设置说明：

● 将第1、2拨码开关拨置ON状态，第3拨码开关拨置OFF状态，表示串口通讯方式为RS485。

● 将第1、2拨码开关拨置OFF状态，第3拨码开关拨置ON状态，表示串口通讯方式为RS232。

● RS485_TR表示串口在485通讯方式下的终端电阻,拨置ON状态为有终端电阻，OFF为无终端电阻。

建议：

     当RS485 通讯距离大于20米，且出现通讯干扰现象时，才考虑对终端匹配电阻进行设置。
