SCR晶闸管调节器

    SCR晶闸管交流调节器如图一所示，集晶闸管、触发电路和辅助电路于一体，广泛应用于工业各领域的电压、电流、功率的调节，既适用于电阻性负载，如镍铬、铁铬铝、钨、钥、硅钥棒、硅碳棒以及远红外等为加热元件的电阻炉，也适用于电感性负载，如温度控制中的电炉变压器。SCR晶闸管调节器按其触发方式的不同，分为调压器和调功器。

辉达工控--TY系列SCR可控硅调功器

SCR可控硅晶闸管交流调压器

    SCR可控硅晶闸管交流调压器采用移相触发方式，多用于阻性负载的温度控制中。

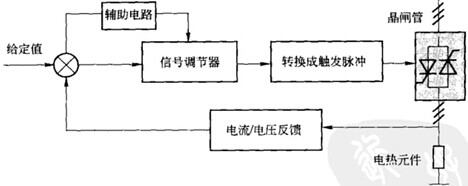

    晶闸管交流调压器分为三相晶闸管交流调压器和单相晶闸管交流调压器两种，两者的工作原理基本相同。图二是一个典型的闭环交流调压器原理框图，由信号调节器、脉冲触发器、晶闸管、电压或电流反馈环节以及辅助电路构成。如果采用移相触发，当由于某种原因使调压器输出电压降低时，输人给信号调节器的控制偏差增大，信号调节器输出增大，转换成的触发脉冲，使得截止角减小，导致调压器输出电压增大，最终达到稳定调压器的输出电压。

SCR可控硅晶闸管交流调功器

    SCR可控硅晶闸管交流调功器采用过零触发方式，多用于感性负载的温度控制中。SCR可控硅晶闸管调压器有一个很大缺点，由于采用的是移相触发，必然在负载端得到的是有缺陷的正弦波，将会引起电源波形的畸变，影响周围电子设备。另外要求调压器容量的选择要比前级变压器的容量小得多，而且一般不用于感性负载，如带变压器的电阻炉。

    为了克服移相触发式晶闸管调压器的缺点，出现了过零触发式晶闸管调功器。由于采用了过零触发，晶闸管导通时的波形为完整的正弦波，这样就不存在电源波形畸变以及随之而来的干扰电网问题。调功器是利用在给定的控制周期T内，控制晶闸管导通与截止的时间比，调节炉子的加热功率。基本调节功能与固态继电器控制温度相似，但它适用于大功率电阻炉的温度控制，而且稳定可靠。

    辉达工控TY系列和TYE系列SCR可控硅功率调整器集成可控硅及触发电路，是采用HD-B-ZK系列智能可控硅触发板控制的新型智能功率控制设备，适用于各种感性负载和阻性负载的功率控制。与智能温度控制仪表、PLC和电加热设备配套连接，可实现热处理电加热系统温度的自动控制。

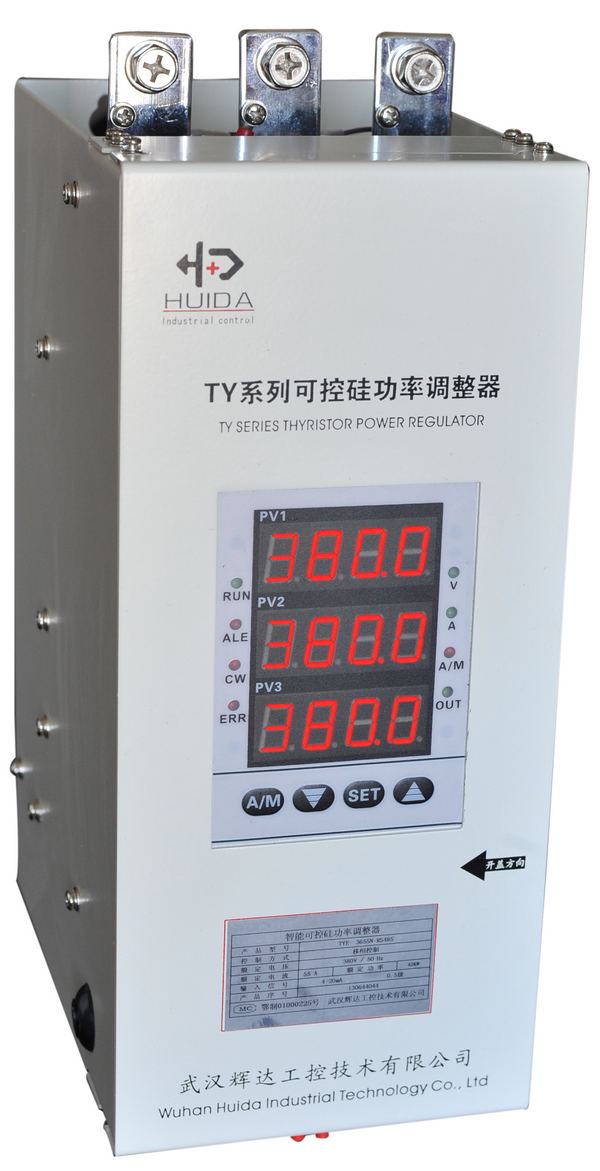

     TY系列可控硅功率调整器                                            TYE系列可控硅功率调整器
