一、改造前概况

   武汉某高校材料学院实验室一台马弗炉，使用有近十来年，炉膛是很厚的耐火砖，还很完好，但是配套的温控系统精度不高，调节是旋钮式，显示是指针式的。设定500℃的目标温度，就有30℃的偏差，温度波动也很大。正负十几度，检定的数据很差。加热系统和温度测定都正常，温度控制器控温达不到实验要求，因此考虑更换自动温度控制器。

   原控制系统是开关断续加热，即加热功率为0或100。
   当温度低于设定值，加热系统全功率加热，达到设定温度后就断开加热，由于热惯性，温度会继续冲高再回落，到设定温度之下后再周而复始。这样的温度曲线是很大的波峰和波谷交替出现。

二、改造过程

   拟更换的温度控制器是PID专家自整定的，控制精度高，运行可靠。可以实现移相、过零、恒流、恒压、恒功率等多种工作方式选择，读取数据较精确和方便。

   根据以上需求，购入新的控制器是武汉辉达工控技术有限公司生产的KSY-P系列触摸屏智能温度控制器。该智能电炉温度控制器，触摸屏控制，多种数据查看方式，可显示曲线图，操作简便；完善的数据记录和数据管理功能，可外接微型打印机，打印参数数据。操作使用和功能上更上了一个档次。

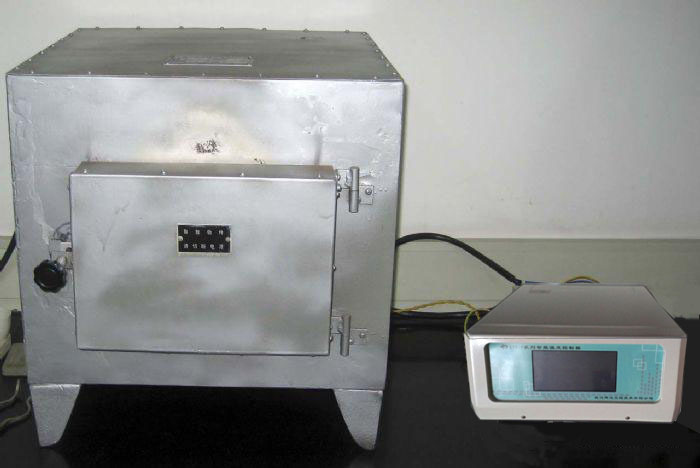

将原马弗炉的温度探头数据线和电源连线接入新的控制器，改造即告完成。

三、改造后测试

   线路连接好后，重新开机，设定500度，开启控制器的自整定功能，让控制器与马弗炉进行匹配。一段时间后，自整定完成，优化后的程序自动存入。

   更换PID温度控制器后，温度设定可通过面板准确输入。
   利用温度偏差校正，500度仅相差不到1度，温度曲线基本上是一条直线，波动很小。

改造前的检定数据：
设备温度设定：600℃，温度显示：（580~594）℃。
实际测量：
温场温度：（557.0±9.3）℃
温度偏差（中心点）：+30.0℃
温度波动度（中心点）：±9.2℃

改造后的检定数据：
设备温度设定：550.0℃，温度显示：550.0℃。
实际测量：
温度偏差：+0.7℃
温度波动度（中心点）：±0.6℃
中心点实测情况：平均值549.3℃

仅更换了一个控制器，花费不大，但是仪器的精度上了一个大台阶，也满足了改造前的各项要求，并且在数据的存储、读取、保存上面带来了很大的便利，对于平常的实验中繁琐的数据记录带来方便。触摸屏的人机界面，操作很简洁，又倍显大气上档次，这次的改造非常成功。
