电阻炉和电炉温控系统的结构组成及工作原理简介
一、电阻加热炉基本结构及型式
电阻炉是随着机械工业的发展而发展起来的，由于各种加热工艺及冶炼工艺上的需要，电阻炉是一个品种很多的产品。电阻炉炉体结构，分周期式及连续式二个型式来分别介绍。周期式作业炉,如箱式电炉、台车式电炉、井式电炉等箱式电炉，外壳一般是用型钢、钢板焊接而成的，小型电炉由于需保持工作面的一定高度，一般均做成带支架的，在箱型壳体下边，有支持炉体的腿或支架。中型电炉因本身重量大及加入炉内的工件重量也大，所以一般均直接在底盘上焊接炉体及砌砖。大型电炉可以在特定的专用的地基上设计成无钢性底盘的结构，而就地焊接砌砖，但这种电炉在安装后不能吊运及移动。
中小型电炉的炉门可用配重及手动装置来开闭，下部一般均有砂封槽，有些炉门上边也设有砂封槽，以保证良好的密封性，炉门关闭时，用压紧装置使炉门紧密的与门框接触，减少漏气。大型电炉可以用电动或气动、液压开闭炉门，电加热元件一般可以在炉膛内左右侧墙上及底面上布置，为了得到良好的热场，最好在护顶上也布置电加热元件，因为炉内工件一般堆放高度不会超过宽度，所以以上下两个方面加热比左右两个方面加更为有效。大型及中型电炉可以在护门上及后墙上适当的布置一些电加热元件，以减少炉内的温差，为了保证炉门口的热损失能得到更好的平衡，可以在较大的箱型电炉上靠炉门口的炉膛长度1/3处作为一个控制区。
通保护气体的炉子应设有保证安全运行的必要装置及良好曲密封性。井式电炉一般均为园筒形炉膛，内径一般最小为600毫米，大小了，安装维修时不方便；炉壳用型钢作为骨架再焊上钢板，小型炉盖可用手动机构开闭，大型及中型的可用电动或液压等机构开闭，高度与直径好比在1一1.5的电炉工件一般放管在炉膛底部，高度与直径比在2以上时。工件大部用吊挂方式，吊于炉口内或炉上外部的专用吊架上，控制区的设置一般以直径的1—1．5倍为一个。在温度控制要求不高时．有时一个控制区长度达到直径的2倍。
电阻炉是随着机械工业的发展而发展起来的，由于各种加热工艺及冶炼工艺上的需要，电阻炉是一个品种很多的产品。电阻炉炉体结构，分周期式及连续式二个型式来分别介绍。周期式作业炉,如箱式电炉、台车式电炉、井式电炉等箱式电炉，外壳一般是用型钢、钢板焊接而成的，小型电炉由于需保持工作面的一定高度，一般均做成带支架的，在箱型壳体下边，有支持炉体的腿或支架。中型电炉因本身重量大及加入炉内的工件重量也大，所以一般均直接在底盘上焊接炉体及砌砖。大型电炉可以在特定的专用的地基上设计成无钢性底盘的结构，而就地焊接砌砖，但这种电炉在安装后不能吊运及移动。
中小型电炉的炉门可用配重及手动装置来开闭，下部一般均有砂封槽，有些炉门上边也设有砂封槽，以保证良好的密封性，炉门关闭时，用压紧装置使炉门紧密的与门框接触，减少漏气。大型电炉可以用电动或气动、液压开闭炉门，电加热元件一般可以在炉膛内左右侧墙上及底面上布置，为了得到良好的热场，最好在护顶上也布置电加热元件，因为炉内工件一般堆放高度不会超过宽度，所以以上下两个方面加热比左右两个方面加更为有效。大型及中型电炉可以在护门上及后墙上适当的布置一些电加热元件，以减少炉内的温差，为了保证炉门口的热损失能得到更好的平衡，可以在较大的箱型电炉上靠炉门口的炉膛长度1/3处作为一个控制区。
通保护气体的炉子应设有保证安全运行的必要装置及良好曲密封性。井式电炉一般均为园筒形炉膛，内径一般最小为600毫米，大小了，安装维修时不方便；炉壳用型钢作为骨架再焊上钢板，小型炉盖可用手动机构开闭，大型及中型的可用电动或液压等机构开闭，高度与直径好比在1一1.5的电炉工件一般放管在炉膛底部，高度与直径比在2以上时。工件大部用吊挂方式，吊于炉口内或炉上外部的专用吊架上，控制区的设置一般以直径的1—1．5倍为一个。在温度控制要求不高时．有时一个控制区长度达到直径的2倍。
可控气氛箱形多用炉。一般在结构上是分为前室及炉膛、冷却槽，前室由型钢及钢板焊成的密封空间下边与冷知槽相连，上边为设有水冷壁的空气冷却室。中间有通过工件的轨道及上下升降的料架，由顶上的气缸来操作(可电气动或液动)下降时工件进入冷却槽，进行快速冷却或等温淬火、上升时工件在上边气氛中缓冷。
炉膛在前室后边，中间 有一个炉门隔开，进料出料时。炉门由上部气缸打开。炉膛由抗渗碳砌成。电加热器两种形式，一种是由高电阻合金板材制成；为了消除表面积炭形成短路，加热器面涂上专用的高温绝缘釉；另一种为辐射管式的，水平或垂直的插入炉赌中，管中用大切面园形电阻线组成金属发热器。炉内具有强通的风扇，炉子前面为一个推料装置，用以向炉内进出料，电炉附有气体发生器或直接向护内滴注有机液及碳势控制设备。
二、电炉的温度控制系统
温控系统主要由温度传感器、温度调节仪、执行装置、被控对象四个部分组成，被控制对象是大容量、大惯性的电热炉温度对象，是典型的多阶容积迟后特性，在工程上往往近似为包含有纯滞后的二阶容积迟后；由于被控对象电容量大，通常采用可控硅作调节器的执行器。
调节加热炉的温度，在工业上是通过在设定周期范围内，将电路接通几个周波，然后断开几个周波，改变晶闸管在设定周期内通断时间的比例，来调节负载两端交流平均电压即负载功率，这就是通常所说的调功器.
根据炉温对给定温度的偏差，自动接通或断开供给炉子的热源能量，或连续改变热源能量的大小，使炉温稳定有给定温度范围，以满足热处理工艺的需要。温度自动控制常用调节规律有二位式、三位式、比例、比例积分和比例积分微分等几种。电阻炉炉温控制是这样一个反馈调节过程，比较实际炉温和需要炉温得到偏差，通过对偏差的处理获得控制信号，去调节电阻炉的热功率，从而实现对炉温的控制。按照偏差的比例、积分和微分产生控制作用（PID控制），是过程控制中应用最广泛的一种控制形式。
调节加热炉的温度，在工业上是通过在设定周期范围内，将电路接通几个周波，然后断开几个周波，改变晶闸管在设定周期内通断时间的比例，来调节负载两端交流平均电压即负载功率，这就是通常所说的调功器.
根据炉温对给定温度的偏差，自动接通或断开供给炉子的热源能量，或连续改变热源能量的大小，使炉温稳定有给定温度范围，以满足热处理工艺的需要。温度自动控制常用调节规律有二位式、三位式、比例、比例积分和比例积分微分等几种。电阻炉炉温控制是这样一个反馈调节过程，比较实际炉温和需要炉温得到偏差，通过对偏差的处理获得控制信号，去调节电阻炉的热功率，从而实现对炉温的控制。按照偏差的比例、积分和微分产生控制作用（PID控制），是过程控制中应用最广泛的一种控制形式。

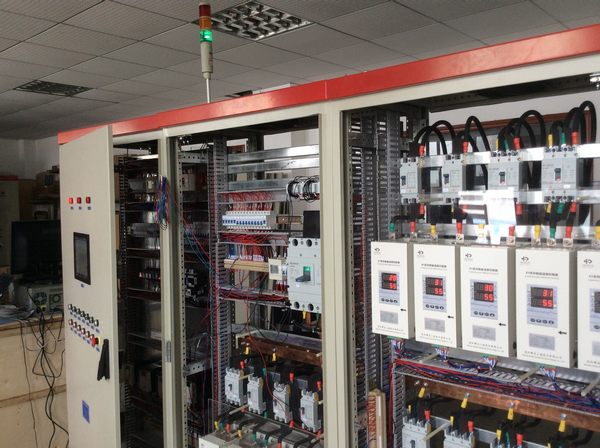

整个温度控制系统采用模块化的结构，主电路由空开、接触器、快速熔断器、可控硅模块（带散热器），冷却风扇及相关监测和保护电路组成，监测及控制电路包括热电偶、智能PID温度控制模块、可控硅触发模块、电流互感器、电流变送器、电压变送器、智能多回路数据采集器等组成。其他辅助电路包括指示灯、按钮、开关、报警器等。
炉温控制系统主控模块采用武汉辉达工控技术有限公司研发设计的HD-M-ZA5000系列一体化智能触发PID温控模块进行炉温的控制。该智能PID温控触发模块集PID调节与可控硅触发输出功能于一体，既可实现常规PID仪表的温度自动PID调节控制功能，还可根据输入信号、实际反馈信号与PID运算调节可控硅触发导通角的大小，实时监测并自动调节控制可控硅起到控制炉温的功能。
三、电炉加热方式的分类
电阻炉按热量产生的方法不同，可分为间接加热式和直接加热式二大类。间接加热式电阻炉、就是在炉子内部有专用的电阻材料做的发热元件。电流通过加热元件时产生热量，再通过热的传导、对流、辐射而使放置在炉中的炉料被加热。直接加热式电阻炉，电源直接接在所需加热的材料上，使强 大的电流直接流过所需加热的材料而使材料自己发热达到加热效果。工业电阻炉，大部分是采用间接加热式的，只有一部分因加热工艺人的特殊需要而采用直接加热式。
电阻炉按热量产生的方法不同，可分为间接加热式和直接加热式二大类。间接加热式电阻炉、就是在炉子内部有专用的电阻材料做的发热元件。电流通过加热元件时产生热量，再通过热的传导、对流、辐射而使放置在炉中的炉料被加热。直接加热式电阻炉，电源直接接在所需加热的材料上，使强 大的电流直接流过所需加热的材料而使材料自己发热达到加热效果。工业电阻炉，大部分是采用间接加热式的，只有一部分因加热工艺人的特殊需要而采用直接加热式。
四、主要的技术特性：
电阻炉消耗电能转换来的热能．一部分由电炉构筑材料及传热的各种因素而散失到空间去了，另一部分则用于对炉内工件的加热，前面的一部分形成了电炉损失功率，后一部分形成了电炉有效功率。
当电炉开始升温时，炉内砌砖体大量地吸收热量，以提高本身温度，在停炉冷下来时又把这一部分热量散失到空间去；这一部分形成炉体蓄热损失。一台先进的电炉应具有低的空炉损失及高的有效功率，较少蓄热相失。空炉损失的大小是衡量电炉效率好坏的重要指标，空炉损失小的电炉，可以得到高的技术生产率及低的单位电能消耗比。一般工业电阻炉的效率，小型电炉较低一些，大型电炉较高一些，从10—100千瓦的箱式电炉效率约为65-85%，空炉损失约占总功率的35--15％。
电阻炉消耗电能转换来的热能．一部分由电炉构筑材料及传热的各种因素而散失到空间去了，另一部分则用于对炉内工件的加热，前面的一部分形成了电炉损失功率，后一部分形成了电炉有效功率。
当电炉开始升温时，炉内砌砖体大量地吸收热量，以提高本身温度，在停炉冷下来时又把这一部分热量散失到空间去；这一部分形成炉体蓄热损失。一台先进的电炉应具有低的空炉损失及高的有效功率，较少蓄热相失。空炉损失的大小是衡量电炉效率好坏的重要指标，空炉损失小的电炉，可以得到高的技术生产率及低的单位电能消耗比。一般工业电阻炉的效率，小型电炉较低一些，大型电炉较高一些，从10—100千瓦的箱式电炉效率约为65-85%，空炉损失约占总功率的35--15％。
电炉从室温升到工作温度的时间对电炉的经济指标是有明显影响的，升温时间短则炉子投入正常使用的时间就较长,每天的生产率就较高，每公斤工件的电耗量就降低，所以要尽量采用热惯性小的炉衬材料,并降低炉体蓄热量来加快电炉的升温速度。
炉体的蓄热量对周期作业炉影响很大，尤其是每天一班或二班生产的电炉。对连续作业炉其影响就不明显。加热能力是一台电炉的主要技术指标，加热能力是指电炉的有效功率，从理论计算上在一个小时内能把指定的材料加热到额定温度的******重量数，以公斤／小时计算。
五、用途
工业电阻炉的主要用途是供机械工业对原材料、毛坯、机械另件加热用。如板材轧制前的坯料加热，锻件的加热。机械另件及半成品的热处理以改善其机械性能，如进杆淬火、回火、退火、正火、气体渗碳、氮化等。亦有用于烧结、钎焊，部份电阻炉用于低熔点金属的熔炼及陶瓷玻璃工业的加热。
工业电阻炉的主要用途是供机械工业对原材料、毛坯、机械另件加热用。如板材轧制前的坯料加热，锻件的加热。机械另件及半成品的热处理以改善其机械性能，如进杆淬火、回火、退火、正火、气体渗碳、氮化等。亦有用于烧结、钎焊，部份电阻炉用于低熔点金属的熔炼及陶瓷玻璃工业的加热。
