退火炉

KZYP系列电炉控制柜在真空高压气体淬火炉上的应用

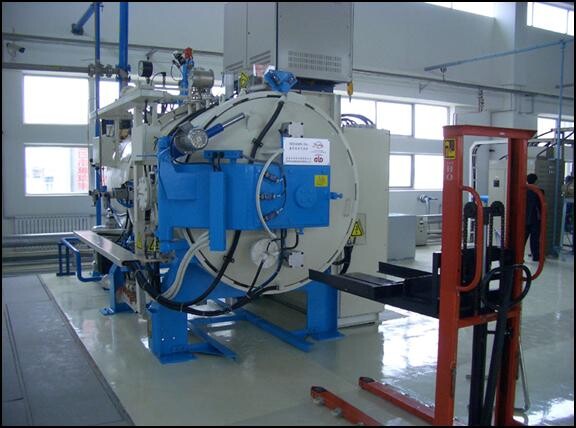

一、真空高压气体淬火炉简介

真空高压气体淬火炉热处理设备是一种冷壁电阻加热炉，具有水平立方加热区，采用对流加热及高压气淬。发热体和保温层均为石墨材料。该炉型设备可用于退火、淬火、回火、钎焊、固溶处理和时效处理。真空高压气体淬火炉通过对流加热的方式使低温段的热处理过程具有******的温度均匀性，同时提高工件的升温速度；通过预设气体压力来调整工件所需的淬火烈度，从而确保达到一种高品质、低变形、经济环保的热处理。

真空高压气体淬火炉热处理设备配用辉达工控KZYP系列标准型电炉温度控制柜，配用专用的程序控制系统，对加热冷却速度、温度、压力和保温时间的自动控制，控制柜的显示屏显示出设备实际状态，控温精确，因而非常适合高合金钢和中合金钢的热处理。

二、真空高压气体淬火炉的温度控制系统

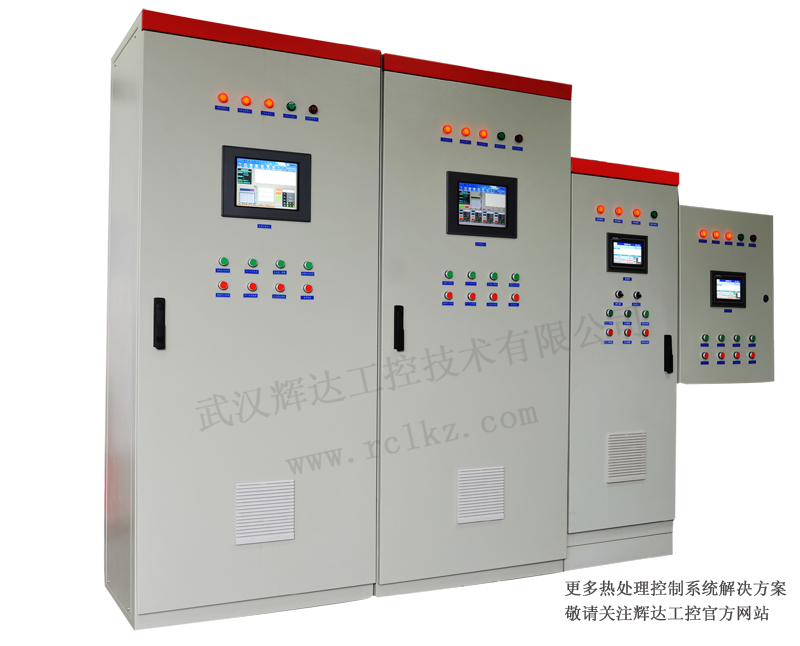

除了发热体变压器外，其余所有炉用控制和调节电气设备皆集中装配入一个多面板控制柜。控制柜是按照整个工艺过程的完成既能自动又能手动控制的目标来设计的。

整个热处理控制系统可以采用全电脑集散控制监控，所有功能模块均带有MODBUS通讯接口，能方便地与计算机联机工作，控制柜和计算机显示组态主要有“温度控制系统总貌”、“实时曲线”、“历史报表”、 “历史曲线”、“参数设定”、“报警记录”等多个画面单元组成。计算机开机后点击桌面的组态运行系统，即可进入“xx系统”。

系统的控制软件系为电炉“量身定做”的专业测控软件，充分考虑了真空高压气体淬火炉运行各道工序的需求和特点，充分考虑了应用行业的特点和各种个性化需求；具有很强的针对性。

通过上位机或触摸屏上相应的参数设置界面，可以直观方便地对每一套系统控制参数进行设置和操作。或者直接应用已设定好的工艺参数曲线。

功能完善的数据记录方式，自动生成表格，供随时查阅、使用。真空高压气体淬火炉各个阶段的温度数据通过一个表格进行数据记录（EXCEL格式），查询时可任意选定日期时间进行查询。也可以自动记录过程控制曲线。

可设置不同级别用户的权限。对关键参数设置、改动具有密码保护。有权限的工作人员修改参数后会详细记录更改和设置的时间、具体更改数据及更改人的用户名。仅管理员可以进行试验结果数据的查询、修改、导出。完善的报警功能，记录报警原因，事件记录可长期保存。

具有电量采集与记录功能，能实时显示每台电炉的电量使用情况，可随时了解电炉耗电量是否有异常，随时掌握单台/汇总的电量使用情况，避免异常电能损耗。
