KZY系列标准型温度控制柜集成智能温度控制器、工控触摸屏、保护电路、电量模块、开关量模块等，适用于台车炉、实验电炉、辊底炉、窑炉，恒温灭菌箱等各种工业电炉等设备。
其主要特点如下：
l 触摸屏操作，直观的显示各种参数，操作简单，实时记录各种曲线与数据。
l 电量采集功能可选，支持电源电压和负载电压及电流，可支持恒压、恒流、恒功控制。
l 打印功能可选，可外接串口微型打印机打印温度、程序和电量参数。
l 双脉冲列触发信号，触发脉宽可调，输出具有防烧保护功能。
l 支持自动判别相序。
l 可选配炉温超温报警。
l 支持炉门开关断开时关闭输出。
l 三相输出分别可调，可解决一定程度的三相不平衡问题且有漏电保护功能。
l 独特的专家自整定算法，自整定成功率大于95%。
l 可设置多条时间曲线，曲线总段数多达50段。
l 具有“给定值+时间值”和“升温段+恒温段”两种程序设置模式可选。
l 通信接口具有高压、大电流冲击保护等功能。
l 所有参数可按键设定，数据自动保存不丢失。
l传感器输入校正参数具有备份和恢复功能。

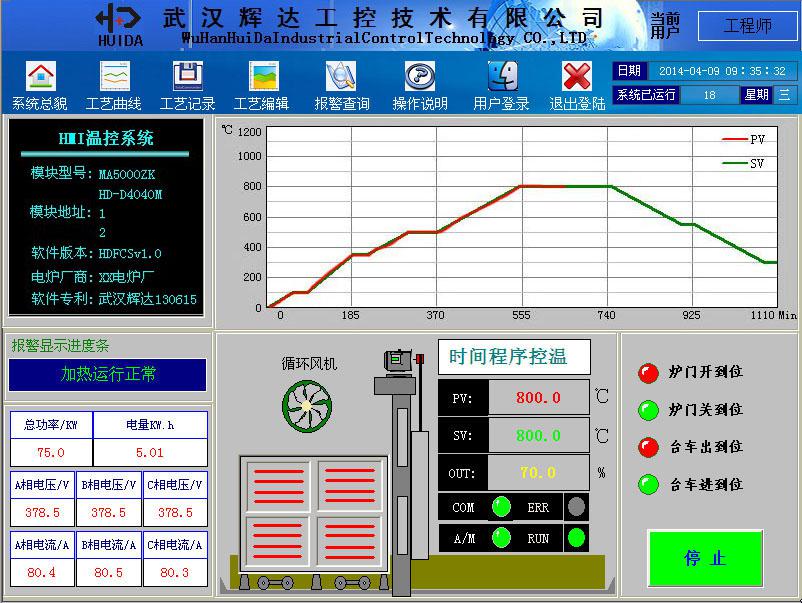

系统总貌图

                                              实时数据显示画面（系统总貌）
系统总貌图为系统的主画面，启动后进入的第一个画面默认为该画面。
画面右上方为一实时曲线画面，下方为四区温控操作面板。
如果仪表通讯失败，则温度模块操作面板中COM状态指示灯变为红色，左下方的电流显示值为红色，反之相应颜色为绿色；如果有故障，在操作面板下方的ERR状态指示灯将变为红色，报警显示进度条给出指示，用户点击“报警查询”按钮可查看相应的报警记录，报警查询详见
点击单区“启动”按钮，表示单个加热区启动工作，且启动后“启动”按钮由灰色变绿色。
点击单区“停止”按钮，表示单个加热区停止工作，且停止后“停止”按钮由灰色变红色。
A/M下方圆形指示灯，当指示灯为灰色指示表示当前温控模块4-20mA控制输出为手动输出，反之当指示灯为绿色时才为自动；注意在正常控温情况下该灯应为绿色，否则输出不会变化，控制输出方式切换按钮在“参数调试画面”。
温控操作面板中的PV显示的是输入测量温度，当测量传感器断偶后会显示“中断”字样；SV显示的当前控温设定值。
总貌图左下方的三相电流为对应温区的工作电流，如用户自行更换电流互感器比值同原来的不一样，须进入“参数调试”画面重新输入新的电流互感器输入5A时对应的电流值。

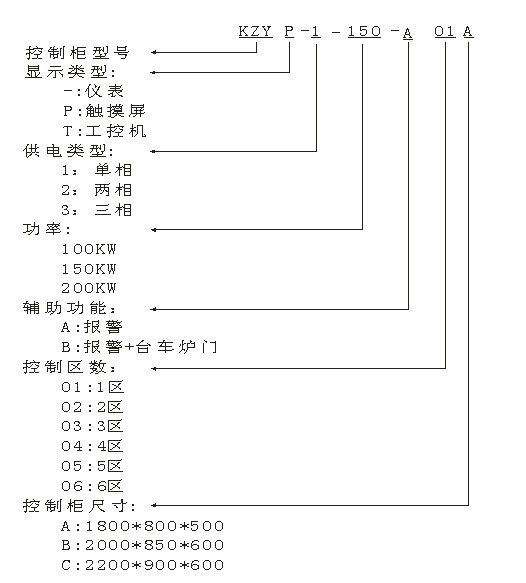

控制柜选型表
