可控硅功率调整器集成可控硅及触发电路，是采用HD-B-ZK系列智能可控硅触发板控制的新型智能功率控制设备，适用于各种感性负载和阻性负载的功率控制。与智能温度控制仪表、PLC和电加热设备配套连接，可实现热处理电加热系统温度的自动控制。

    TY1000/2000系列基本型单相晶闸管功率调整器适用于各种阻性负载和感性负载，主要用于各种电加热装置的加热功率调整，既可以手动调整，又可以和电动调节仪表、智能调节仪表、PLC及计算机控制系统配合。

l 高速14位AD转换，适用于各种标准信号或用户自定义输入信号。
l 具有炉门开报警和综合故障报警。
l 可用于移相调压，定周期调功或变周期调功（周波过零通断控制）。定周期过零输出由关断变为导通态具有平滑处理。
l 移相调压时，通过单相电采集板可实现“电压反馈”、“电流反馈”或“功率反馈”，以适应用户不同的需求。l 具有软起动和软关断功能。
l 通信采用标准的MODBUS RTU协议，支持多种通信波特率，最高19.2Kbps。
l 触发脉冲可达6V/500mA，可触发0~3000A可控硅。

单相可控硅功率调整器TY系列技术参数：

精度等级：0.5%FS±1（字）

采样周期：80ms

电流输入阻抗：250Ω

电压输入阻抗：10kΩ

报警继电器容量：5A/250VAC或5A/30VDC

额定电压：

TY1000：AC220V

TY2000：AC380V

额定频率：50Hz±1Hz

额定电流：25A、55A、90A、110A、135A、160A

可控硅控制输出：移相控制、定周期过零控制、变周期过零控制，适用于阻性负载和感性负载

移相范围：0~输入电压的99%

过零范围：通断比0~100%

移相分辨率：0.1% 过零分辨率：1%

反馈方式：无反馈、电压反馈、电流反馈、功率反馈（移相控制时可配置）

输出精度：

无反馈：额定电压的±10%

电压反馈：优于或等于±6%（电网电压波动±10%）

电流反馈：优于或等于±6%（电网电压波动±10%）

功率反馈：优于或等于±6%（电网电压波动±10%）

软起动时间：5秒

软关断时间：3秒

工作环境：温度0~50℃

相对湿度：≤85%RH。

冷却方式：风冷

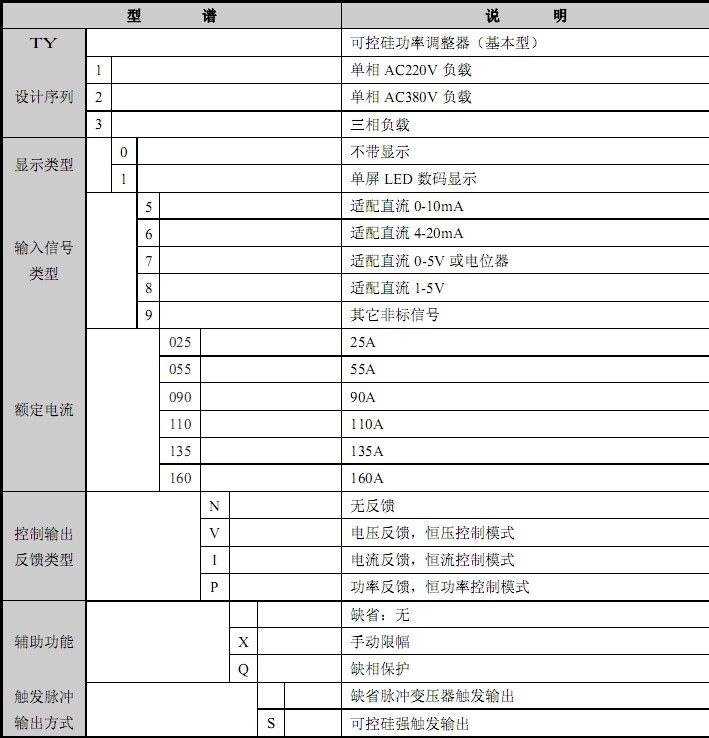

单相可控硅功率调整器TY系列选型表：

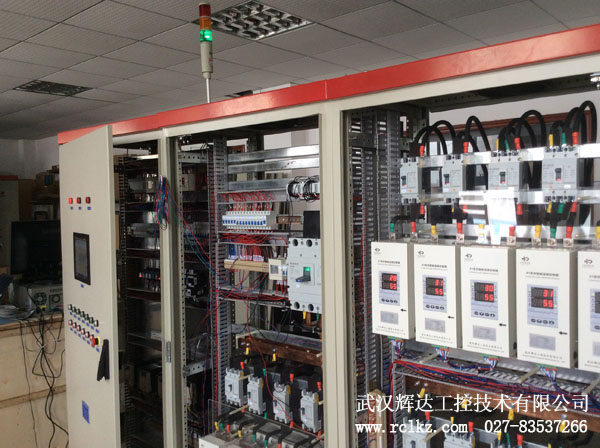

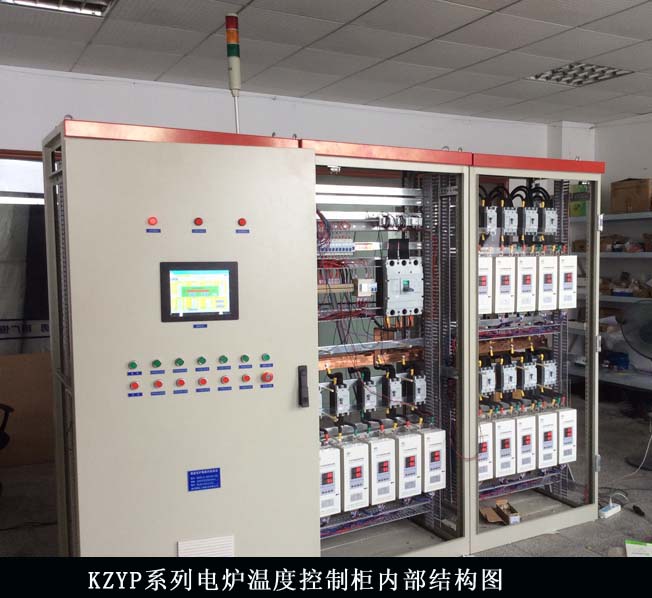

现场使用图：

l 请避免在以下环境中使用：
² 环境温度55℃以上，或者- 10℃以下，相对湿度高于90％或有露珠滴下的地方；充满灰尘、导电粒子以及腐蚀性气体的地方；
² 直接震动或冲击的地方；
l 安装方向：本产品有通风构造，请垂直使用，主电源由上方输入，负载由下方连接。
l 为了提高散热效果，请保持风道的通畅。
l 对于正面带有操作面板的调整器，安装时放置于操作面板容易看到的地方。
在海拔超过1000米的地区，由于空气稀薄造成温控器散热效果变差，有必要降额使用。

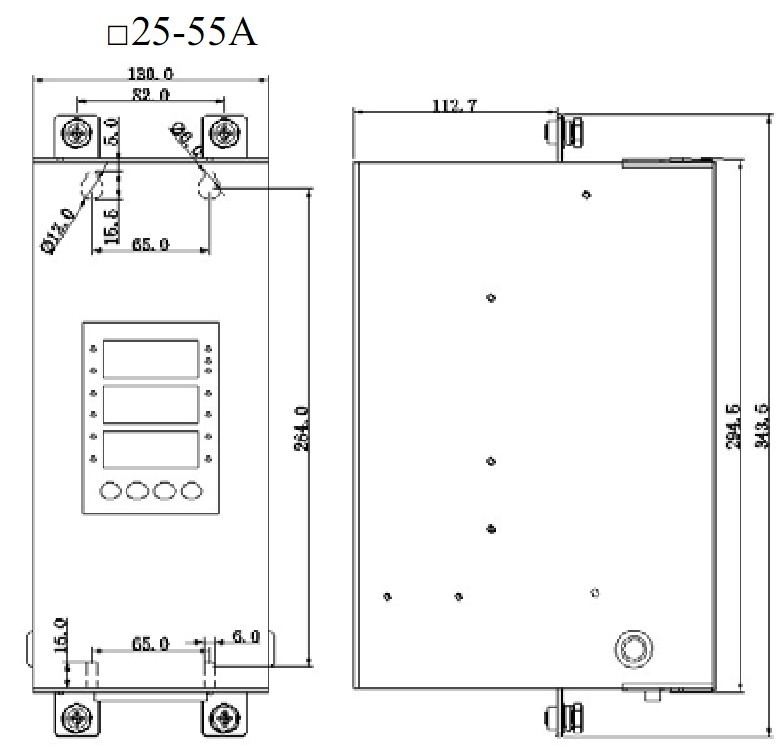

单相可控硅功率调整器TY系列外形尺寸：
