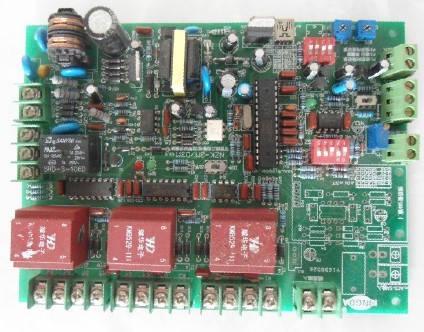

NZK-B36三相可控硅阴极触发板使用脉冲变压器触发可控硅，可实现移相控制、定周期过零控制和变周期过零控制。该触发板可与智能调节仪表、PLC及计算机控制系统配合使用，具有以下功能特点：
l 高速14位AD转换，适用于各种标准信号或用户自定义输入信号。
l 各路输入和输出功能可灵活配置。两路开关量或数字信号输入。第二路模拟量输入可外接可调电位器实现外部限幅功能。
l 继电器功能有绝对值报警控制或与开关量输入同步。
l 移相调压，定周期调功和变周期调功（周波过零通断控制）功能可设定。定周期过零输出由关断变为导通态具有平滑处理。
l 移相调压时，通过配置三相电采集板实现电压反馈、电流反馈或功率反馈，以适应用户不同的需求。
l 手动/自动无扰切换。
l 缓启动和缓关断时间可设置。
l 标定参数具有备份和恢复功能。
l 可扩展通信模块。通信采用标准的Modbus RTU协议，支持多种通信波特率，最高19.2Kbps。
l 触发脉冲可达6V/500mA，可触发0~3000A可控硅。

 性能指标
模拟量输入：2路模拟量采集。第2路采集功能可取消以提高第1路采样率。
输入分度号可选为0-5V，1-5V，0-10mA，4-20mA或0-100。
采集周期：80ms
精度等级：0.5%FS±1（字）
开关量输入：
具有2路开关量输入，可实现炉门开关，超温保护功能。
报警输出：
报警继电器容量：5A/250VAC或5A/30VDC，阻性负载，常开。
可控硅控制输出：
移相控制、定周期过零控制、变周期过零控制，适用于阻性负载和感性负载。
移相范围：输入电压的0~99%
过零范围：通断比0~100%
移相分辨率：0.1%； 过零分辨率：1%。
软起动时间：0-2000秒，默认5秒。
软关断时间：0-2000秒，默认3秒。
反馈：可扩展电量采集模块，实现电压反馈、电流反馈、功率反馈或无反馈。
电流反馈：0~5A。
电压反馈：0~500V。
扩展口：可外接LED显示模块。
电源：50Hz，85~265VAC，整机功耗：＜5W。
工作环境：温度0~50℃ 相对湿度：≤85%RH。
