系统组成
　　高分辨率HMI真彩触摸屏+ KTY-3000系列电炉温度控制器+ 记录+ DCS工控机+ 温度传感器

　　增强型电炉温度控制柜的基本工作原理
　　*.电炉的温度测量与控制是由热电偶将采集的电炉温度模拟电信号反馈给XMA系列智能专家自整定温度调节模块，先由调节仪进行A/D转换成数字量，然后与我们所设定的工艺温度进行比较运算，运算后的数字结果再由调节仪进行D/A转换，变成脉冲控制信号来调节可控硅导通角的大小，从而控制主回路加热元件电流大小，使台车炉的温度稳定保持在热处理工艺要求设定的工作状态。
　　*.大型电炉的炉门升降及热处理工件的搬送是用电动方式处理的，其炉门上升到位和下降到位由机械或光电行程开关进行反馈到开关量模块，开关量控制模块接收到反馈信号后一方面按照触摸屏的输入要求做出输出控制处理，一方面将信号以通讯的方式发送到主控温度调节模块，同时开关量控制模块还具有手动按钮输入控制功能，方便操作人员现场调试时进行手动操作。
　　*.增强型电炉温度控制器的显示采用7英寸高亮度TFT真彩液晶触摸显示屏，功耗低，画面组态直观逼真，软件易学好懂，操作方便。

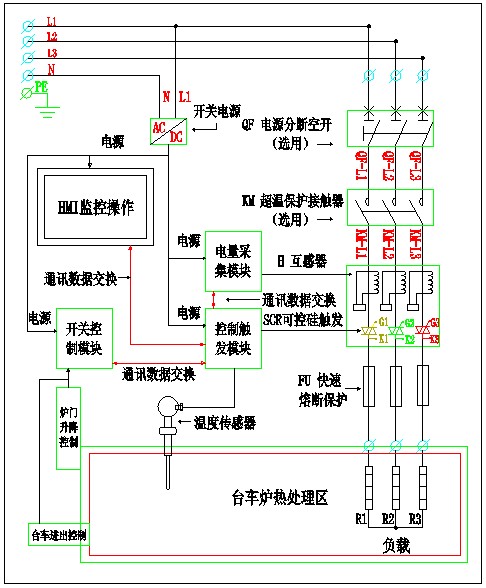

　　主回路是由空气开关、可控硅，过电流保护快速熔断器、和电炉的加热元件等部分组成。

　　增强型电炉温度控制柜产品特点：
　　1. 增强型电炉温度控制柜适用于电阻性负载和感性负载，采用可控硅连续调压方式，相比老式过零或接触器通断调节方式具有控温平滑，对电源冲击小，使得工件淬火、退火等工艺成功率更高。
　　2. 增强型电炉温度控制柜使用MA5001ZK M系列的智能专家PID自整定温度调节模块，调节模块自带可控硅触发功能，采用光偶隔离，脉冲变压器阴极触发方式、自动判别相位、上电缓启动缓关断、外部电压限幅等先进功能。单片机使用16位高精度A/D转换、模糊控制PID算法，控温准确，精度高于0.5%，可适应复杂的热处理工艺。
　　3. 增强型电炉温度控制柜的可控硅功率组件选用名牌可控硅模块，其风冷散热单元采用特殊设计的插片式散热器和风机，比普通铝型材散热器散热效率提高一倍以上，更利于模块的散热，从而极大延长了模块的使用寿命。可控硅功率组件还具有散热器超温检测、缺相保护、过流保护、限流功能，便于及时了解模块的工作状态。
　　4. 增强型电炉控制柜带RS485通讯接口，MODEBUS-RTU通讯协议，可扩展电量采集模块、开关量控制模块，也可与PLC、打印机、记录仪及上位机通讯，方便设备系统联网及远程集中监控。
　　5. 相比现在市场上的PLC加触摸屏控制模式，辉达增强型电炉温度控制柜具有功能齐全专业，结构简单，维修方便，配置方案灵活，性价比高的优点。带记录及DCS上位机功能的增强型电炉控制柜结构合理，规格齐全，适用100-1500KW多区负载功率，结构外观大方，接线简单，安装方便。

　　适用环境：
　　此控制系统广泛应用于大型台车式热处理炉,电阻炉，烘干炉，蓄热式锻造加热炉，玻璃退火炉，箱式电炉，井式电炉，坩埚电阻炉，调节式万用电炉设备等电加热系统的温度控制。是化工、铸造、热处理、玻璃、彩色钢板涂层、铝铂亲水涂层、汽车表面喷漆喷塑家俱板漆膜干燥固化、PVC塑料膜延伸、墙纸，印刷、造纸、印染、食品等工业生产领域，是电加热设备温度控制理想的控制系统。

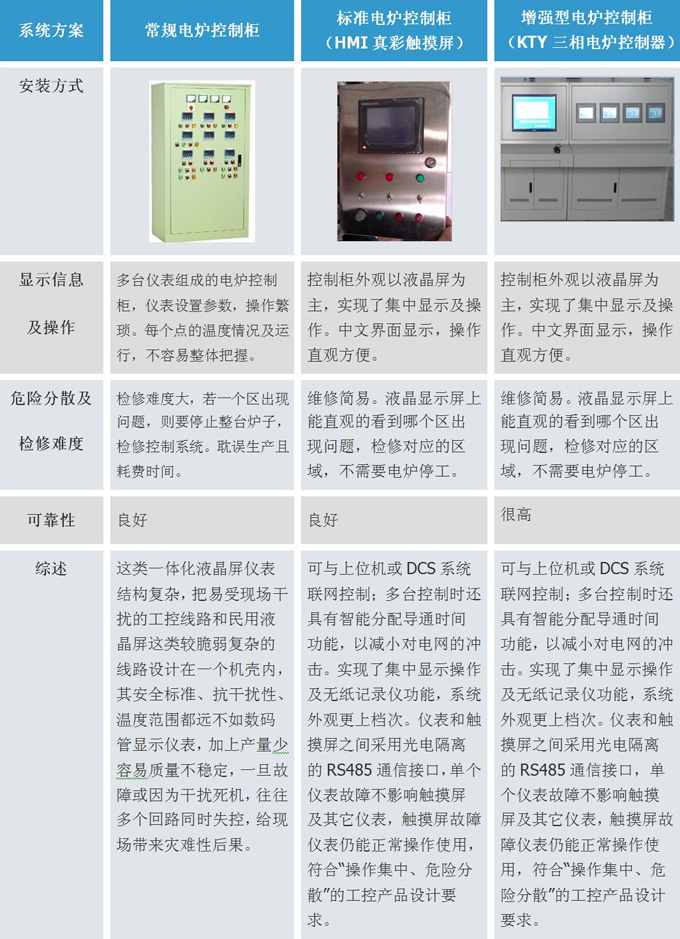

　　标准型电炉控制柜与常规仪表控制柜比较
